多功能型機械振動分析儀是工廠開展?fàn)顟B(tài)監測，實現預測維修的基礎型儀器，是設備可靠性管理和TPM的利器。其操作簡單，適合于設備維修和點檢人員，也適合生產操作者，用于測量、記錄和跟蹤機器狀態，發現異常，并能夠?qū)ΤＲ姷臋C(jī)器振動故障進行診斷和趨勢監測。

振動分析儀工作原理:

振動分析儀也就是測振儀：是利用石英晶體和人工極化陶瓷(PZT)的壓電效應設計而成。當石英晶體或人工極化陶瓷受到機械應力作用時，其表面就產生電荷。采用壓電式加速度傳感器，把振動信號轉換成電信號，通過對輸入信號的處理分析，顯示出振動的加速度、速度、位移值，并可用打印機打印出相應的測量值。

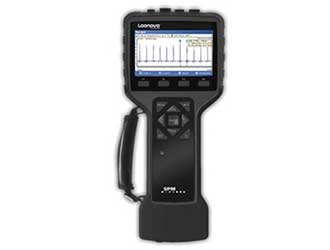

振動分析儀是基于微處理器***新設計的機器狀態監測儀器，具備有振動檢測，軸承狀態分析和紅外線溫度測量功能。其操作簡單，自動指示狀態報警，非常適合現場設備運行和維護人員監測設備狀態，及時發現問題，保證設備正?？煽窟\(yùn)行。

分類

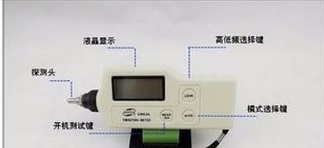

手持式測振儀

手持式振動計系根據***標系列測試標準和儀器標準而設計，電路設計先進，全部采用集成電路，電荷變換級置于探頭內，從而具有噪聲小、抗干擾，可以用粗電纜連接等優點。

爆破測振儀

爆破測振儀是應用于爆破測量工程，是專門用來記錄、分析爆破振動數據的測振儀器，該儀器可與傳感器和數據分析系統構成智能的測試系統.

使用方法

1、測振表測點選擇：利用測振表，對主要設備的軸承及軸向端點進行測試，并配有現場檢測記錄表，每次的測點必須相互對應。

2、測量周期：在設備剛剛大修后或接近大修時，需兩周測一次；正常運行時一個月測一次；如遇所測值與上一次測值有明顯變化時，應加強測試密度，以防突發事故而造成故障停機。

3、測量值判定依據：參照***際標準ISO2372。

轉速：600～1200r/min，振動測量范圍：10～1000Hz。通常在設備正常運行時，其檢測速度值在4.5～11.2mm/s（75kW以上機組）范圍為監控使用，超過7.1mm/s以上就要考慮安排大修理。這個數值的確定除考慮設備電機容量外，還要考慮工作連續性強、安全可靠性***等方面?？傊?，測振表與其它檢測儀器配合使用，有利對設備的運行狀態進行分析。如測振表與油質分析儀、電動機故障檢測儀、對中儀等儀器配合使用，能更準確地判斷設備的運行情況。
