艾默生CSI 2140振動分析儀基本參數
時間:2018-07-23 15:06來源:未知 作者:Jackie Chan

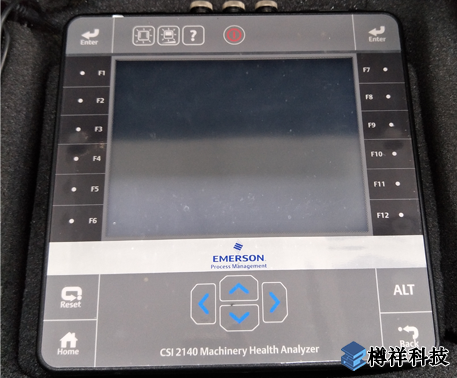

CSI 40振動分析儀是艾默生公司旗下的一款主流產品，主要是幫助用戶解決在機械健康上問題，該款產品是市面上采集分析速度快的一款產品，分析數據精確。***Peakvue技術是近年發展起來的一項新的信號采集與處理技術, 它可以有效診斷滾動軸承和齒輪的早期故障。下面來說一下CSI 40振動分析儀基本參數。
CSI 40振動分析儀基本參數
| 屋里尺寸 | |
| 尺寸 | 8.8(248mm)***、1.57(40mm)深、8.9(226mm)寬 |
| 重量 | 3.95磅（1.79KG） |
| LED顯示 |
6*4.5(151*115mm)彩色TFT帶LED背光 分辨率640*480像素。觸屏-XY電阻式。 |
| 鍵盤 | 輕觸式圓頂按鈕，12個輕觸式圓頂按鈕，帶背光電致發光面板照明。 |
| 內置支架 | |
| 環境 | |
| 操作溫度 | -20℃至50℃ |
| 長期儲存溫度 | -20℃至35℃(帶電池) |
| 長期儲存溫度 | -40℃至65℃（不帶電磁） |
| 環境等級 | 密封外殼，IP-65防護等級 |
| 注意：在***溫下儲存會顯著降低電池使用壽命。 | |
| 防爆認證 |
FM和CSA 1級2類(A,B,C,D)組 ATEX和IECEx2區，CE EXll 3G,nA nC llc T4 |
| 電池和充電 | |
| 電池類型 | 可充電鋰離子電池組 |
| 7.2伏(標稱)保護輸出 | |
| LED電量顯示 | |
| 連續使用10小時以上 | |
| 標稱充電時間4小時 | |
| 充電溫度：32°至95°F(0°至35℃) | |
測量規格
| 頻率分析 | |
| A/D轉換器 | 24位精度 |
| 自動積分糾正 | 可對低至0.2Hz的低頻振動進行準確測定 |
| 平均方式 | 普通、指數、峰值保持、階數跟蹤、負平均、同步時間 |
| 頻譜光標類型 | 單一、諧波、移動諧波、邊帶和時域波形上的時間/頻率 |
| 動態范圍 | 轉換器具有120dB的動態范圍 |
| 頻率范圍 | 0到10Hz(***小)，0到80Hz(***大) |
| 頻率單位 | Hz、CPM、階數 |
| 量程范圍 | 加速度傳感器輸入：0-20V，電壓輸入：-20V+20V |
| 噪音基準 | 在***大頻率1000Hz時，對于400線的譜圖，一般低于20uV |
| 平均次數 | 路徑模式為5000，工作模式為10000 |
| 分辨率 |
100、200、400、800、1600、3200、6400或12800線的分辨率， 真實細化分析可提供***達300000線的郵箱分辨率 |
| 響應 | 對于非積分信號和直流耦合信號，直流響應平坦;1Hz時可選交流偶合-3dB |
| 坐標 | 線性或?qū)?shù)。在X軸和Y軸上，都可采用線性對數坐標。 |
| 窗口 | 漢寧窗或矩形窗 |
| 數據存儲容量 | |
| 內存 | 1GB |
| 外部?jī)?chǔ)存器 |
SD(數字安全卡)。幾乎無限的存儲空間和現成的SDHC SD卡， 支持容量***達32GB |
| 數據分析速度 | |
|
400線， 1000Hz譜圖 |
67%重疊，平均6次/1秒 |
|
1600線， 1000Hz譜圖 |
67%重疊，平均3次/1秒 |
輸入規格
| 輸入信號 |
2-毫安、20伏(標稱)，分析儀內置恒流電源為傳感器供電， 列如與加速計通道相連的加速度傳感器 |
| 全量程輸入水平 | |
| 加速通道A、B、C、D；電壓A、B、C、D | |
| 加速度傳感器輸入 | 0-20V |
| 使用100mV/g的加速度傳感器時，全量程振動水平為+/-90gs | |
| 電壓輸入 | -20V至+20V |
| 輸入阻抗 | 大于125千歐 |
| 輸入信號類型 | |
| 動態信號 | 單通道/雙通道/四通道 |
| 直流信號 | 單通道/雙通道/四通道 |
| RPM/轉速信號 | TTL脈沖 |
| 鍵盤輸入 | 全字母/數字輸入 |
| 四通道數據采集 | 同步四通道動態輸入+相位 |
| 同步四通道直流輸入 | |
| 同步四通道路徑采集+相位 | |
| 同步四通道顯示-頻譜和波形 | |
| 同步四通道瞬態分析+相位 | |
| 同步四通道ODS/模態+相位 | |
| 同步四通道電壓/位移+相位(用于滑動軸承監測) | |
| 同步雙軸心軌跡顯示【加速度傳感器/位移】(用于滾動軸承/滑動軸承監測) | |
| 同步四通道交叉通道+相位 | |
| 輸入單位類型 | |
| 振動信號單元 | 加速度g s |
| 速度in/sec或mm/sec | |
| 位移Mils或microns | |
| 其他動態信號 | 任何用戶自定義單元 |
| 直流信號 | 任何用戶自定義單元 |
| 轉速儀輸入 | |
| RPM范圍 | 1至100000RPM |
| Tsch輸入電平 | TTL輸入，內置用于非TTL信號的調理，可調整觸發水平。轉速表 |
| ***采集 | |
| PeakVue | 可選濾波器 |
| 虛擬轉速 | 為隱藏的軸生成轉速脈沖 |
| 調解 | 可選濾波器 |
| 無線 | |
| 藍牙 | 2.0 2類(可選項) |
| 范圍可至10米 | |
| Wi-Fi | 802.11b/g |
| 范圍可至33米 | |
| 保質 | 保質期12個月 |
連接PC
| 要求 | |
| 連接/輸出 | USB 2.0，100M以太網 |
| 可兼容軟件 |
AMS Suite：設備建剛管理平臺v5.6或更***版本。 如果需要AMS設備健康管理系統軟件的***新運行要求，聯系該公司客服。 |
