COBRA™手動掃描儀與OmniScan®PA探傷儀相結合，用于對小直徑管道進行周邊焊接檢查。COBRA可容納兩根PA探頭，用于外徑為0.84英寸至4.5英寸的管道。

　　憑借其非常纖薄的設計，該手動掃描儀在需要***小間隙的限制進入?yún)^(qū)域內檢查管道。相鄰的障礙物，如管道，支撐和結構，可以接近12 mm(0.5 in。)。該彈簧式掃描器設計用于使用多個連桿扣住各種直徑的碳素鋼和不銹鋼管。這種***特的功能使得掃描儀能夠從一排管道的一側安裝和操作.COBRA掃描儀的特點是其平滑滾動編碼運動，從而實現精確的數據采集。掃描儀***多可容納兩個相控陣列探頭，以便在一次通過中完全檢查焊縫。對于管道到組件的檢查，掃描儀可以快速配置，使用單個探頭進行單面檢查。

　　該奧林巴斯解決方案采用具有優化***程聚焦的低調相控陣列探針，可增強薄壁管道中小缺陷的檢測。適用于掃描儀覆蓋的每個管道直徑的特殊設計的小型楔塊也可用于完整的解決方案。COBRA掃描儀確保穩定，恒定和***的壓力，從而在管道的整個周圍提供良好的UT信號和精確的編碼。

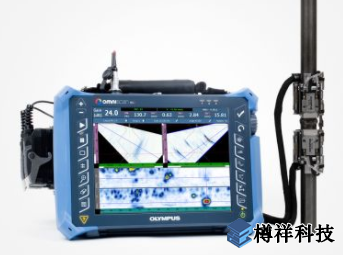

• 　　COBRA掃描儀在0.84英寸管道上，帶有兩個A15 PA探頭，Y型適配器分配器和一個顯示兩個PA組的OmniScan MX2 16:64。
• 　　該解決方案采用具有優化***程聚焦的低調相控陣探頭，可改善薄壁管道中小缺陷的檢測。
• 　　COBRA掃描儀也可以配置為管道到零件的焊接檢查

　特征

•        標準管道從0.84英寸到4.5英寸外徑(21毫米至114毫米)。
• 　　在12 mm(0.5 in。)間隙(所有標準管道)上運行，允許在有限的進入?yún)^(qū)域進行檢查。
• 　　***多可容納兩個相控陣探頭，以完成一次通過焊接覆蓋。
• 　　從一排管道的一側易于安裝和操作。
• 　　可以配置為執行管道到組件評估的單面檢查。
• 　　包含的機械設置模板在準備標準管道的掃描儀時不需要管道樣品。
• 　　該設計在管道的整個圓周周圍提供穩定和恒定的壓力。
• 　　聚氨酯輪提供平穩的徑向移動和有限的軸向漂移。
• 　　編碼器分辨率為32步/ mm。
• 　　緊湊，輕便，便攜。
• 　　楔形和探針可以快速輕松地改變。
• 　　探頭之間的距離可以從0 mm調整到55 mm。
• 　　彈簧加載的掃描儀可用于鐵磁和非鐵磁管。
• 　　防水防銹。

　 常問問題　

       1.在***小直徑管尺寸下，COBRA可以檢查的***小壁厚是多少?

　　我們不能給出壁厚的確切數字。它與缺陷，材料類型，材料中的噪聲和操作者的能力密切相關。客戶需要進行自己的測試，因為我們無法保證其特定應用的性能。小直徑在每次跳過時都會損失大量的功率，薄壁管需要多個步驟來覆蓋寬焊縫。這種組合可能成為非常小而細的管道的問題。不幸的是，我們不能給出一個在每一個情況下都不會太保守的數字。

　　2. COBRA掃描儀是否符合AUT代碼?

　　確定的“是”! 掃描儀和儀器是整個程序或過程的一部分，其編寫符合各種規范。它們包含構成整個過程的設備部分的掃描速度，編碼器能力，儀器線性度，軟件選項和數據記錄等功能。

　　COBRA可以幫助您達到以下目的的檢測合規性：

　　- ASME CC 2235

　　- ASME B31.3 CC 181

　　- ASME B31.1 CC 179

　　3. COBRA掃描儀可以檢查管到組件的焊縫?

　　是的，如果焊縫兩側的直線部分足夠長，可以使用兩個探頭進行檢查。如果不， 可以拆下掃描儀，以便從焊縫的一側進行檢查。

　　4.使用眼鏡蛇進行檢查時，焊縫兩側所需的直管長度是多少?

　　每側需要59 mm的直管。從焊縫中心，每側需要的尺寸為：59 mm +焊縫寬度的一半。
